Бензиновая гидродинамическая установка 200 бар для ассенизаторов (ДВС)
Цена по запросу
Комплектация под задачу: аппарат для прочистки канализации диаметром труб 10-20 мм (частный сектор). На раме с катушкой, шлангом 70м, 1 форсункой для прочистки.
Заказ клиента: № ЦБ-2750
| 1 | ДВС Zongshen GB420 вал D=25,4 мм L= 80 мм | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DBC-1810A Насос водяной, поршневой для бензинового привода 13 л.с. | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Регулятор давления VRT3 280 бар 3/8F-3/8″F-2X3/8″F, 40л/мин, легкий старт | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Комплект обратки by pass | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Адаптер BSP 3/8M-3/8F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ниппель двойной 3/8″М-3/8″М | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Переходник М22внеш — 3/8внеш, 400bar, латунь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Переходник 1/4внут — 3/8внеш, 250bar, латунь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Манометр 0-250 1/4″M, 50мм снизу (Комета) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Рама для авд | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Катушка (барабан)для намотки шланга 50 метров. | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Рукав высокого давления DIN 2SN d=8 (м) | 70 | м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Муфта 1SN/2SN 08 | 6 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Фитинг BSP (Ш) 1/4 D=08 | 3 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Фитинг (Г) 22*1,5 универсальный d=08 | 3 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Форсунка каналопромывочная; сопло 080; вход 3/8″г; бой 3Rx1F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Форсунка вращающаяся каналопромывочная (вход 1/4внут, 3 отверстия, размер 070) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание
Бензиновая гидродинамическая установка для прочистки частного сектора (Сборка ЦБ-2750)

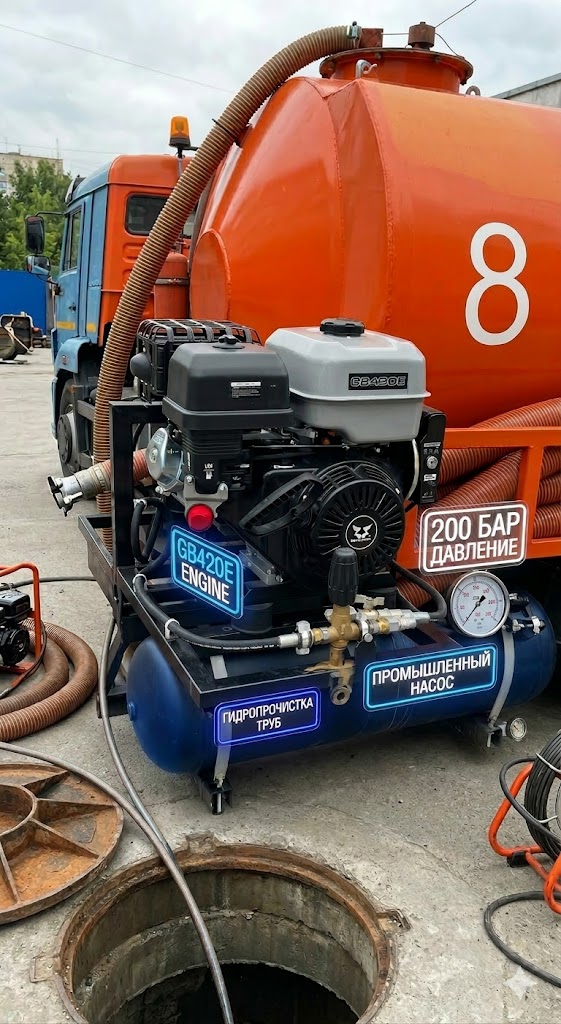

Компактный автономный аппарат для гидродинамической промывки канализации (200 бар). Сборка (🇨🇳 Китай) спроектирована специально для аварийных бригад и владельцев ассенизаторских машин, обслуживающих частный сектор (трубы 110–200 мм). Связка тяговитого бензинового мотора Zongshen GB420 (15 л.с.) и поршневой помпы Danau DBC-1810A выдает оптимальный баланс давления и потока воды, не затапливая колодцы и санузлы клиентов. Аппарат собран на компактной раме, удобной для кастомного монтажа на шасси грузовика. В комплекте — 70 метров усиленного шланга на катушке и две специализированные форсунки (пробивная и роторная).
- 💩 Прочистка труб 110-200 мм
- 🚚 Идеально для илососов
- ⛽ Автономность (ДВС 15 л.с.)
- 🇨🇳 Надежная база: Danau + Zongshen
- 🧵 Рукав 70 метров (DN8)
Техническая спецификация (Заказ № ЦБ-2750)
Рабочее давление200 бар
Двигатель (ДВС)Zongshen GB420 (15 л.с., вал 25.4 мм)
Водяной насосDanau DBC-1810A (Поршневой, 🇨🇳)
УправлениеVRT3 280 бар (Легкий старт)
Хранение шлангаБарабан (катушка) ручной намотки
МагистральРукав РВД DIN 2SN d=8 (70 метров)
Форсунки (2 шт)Пробивная 3Rx1F (080) + Роторная (070)
Инженерия: Выдвижная платформа на илососе

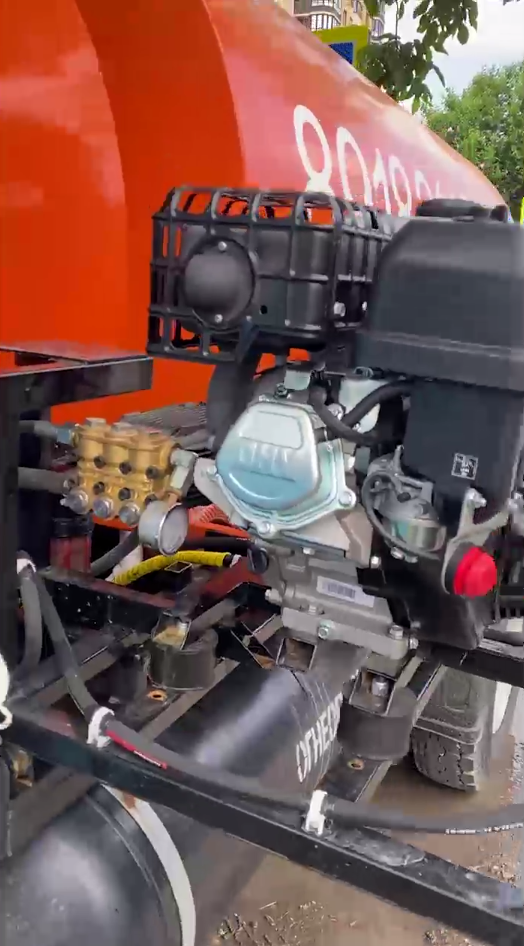

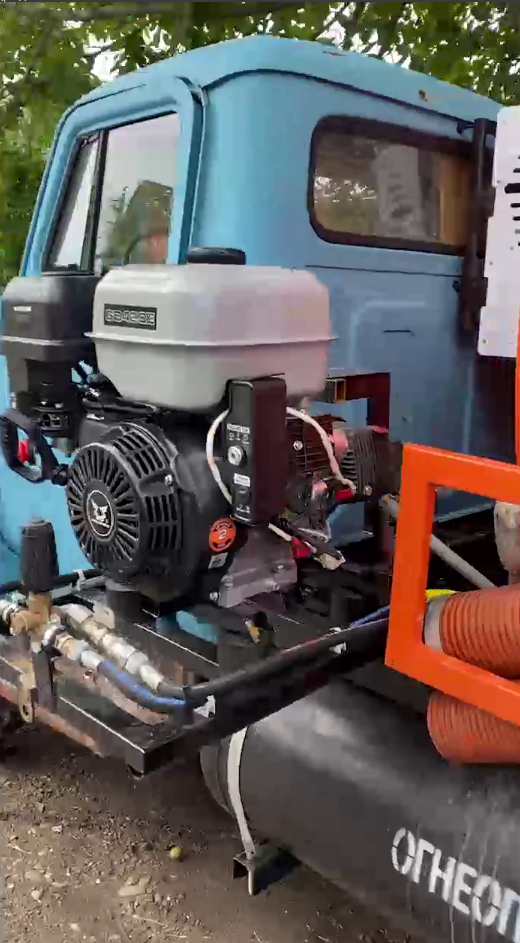

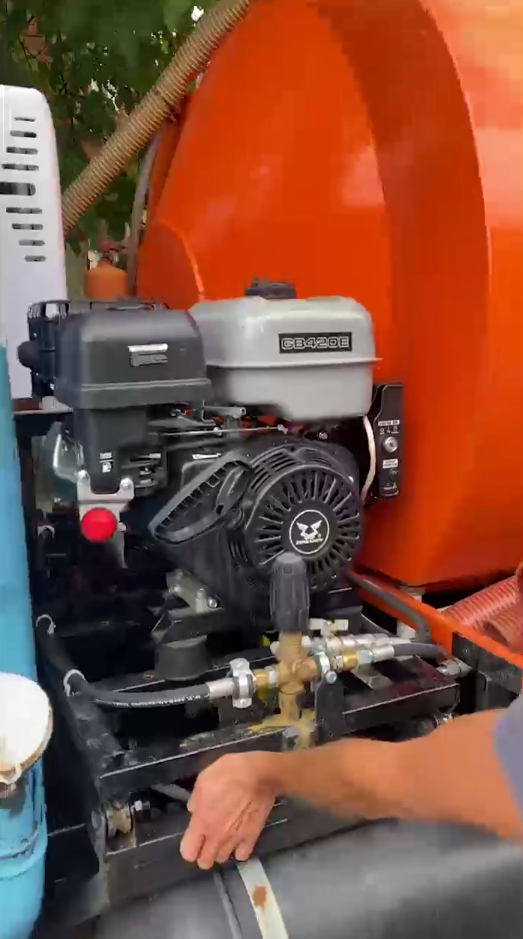

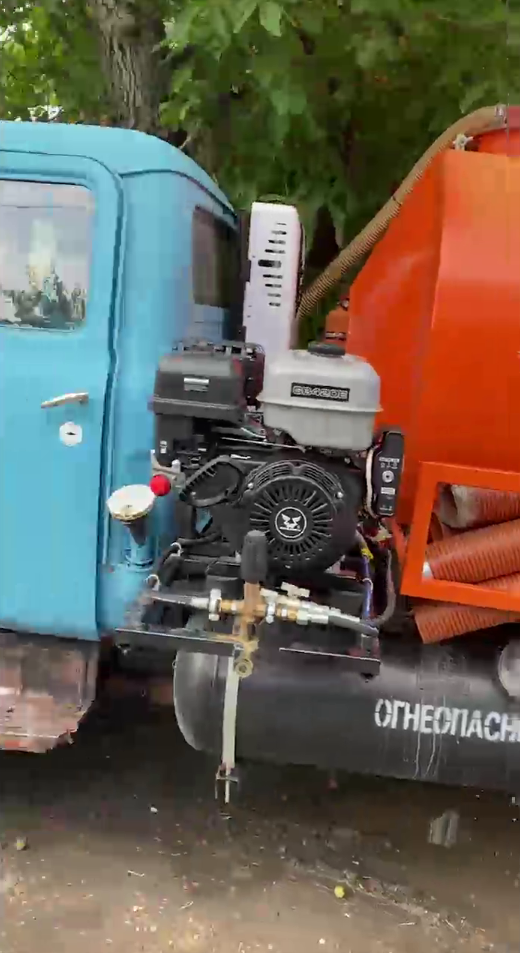

Эта сборка — любимый формат владельцев ассенизаторских машин (ГАЗ, ЗИЛ, КАМАЗ). На фотографиях с объекта видно грамотное кастомное решение клиента: базовая рама АВД установлена на самодельные металлические салазки (выдвижную платформу), приваренные к раме грузовика под бочкой. Зачем это нужно? В транспортном положении установка спрятана в габаритах машины. Приехав на вызов, оператор просто вытягивает платформу на себя. Это дает свободный доступ к ручному стартеру Zongshen, масляным щупам и катушке со шлангом.Специфика частного сектора
Для промывки городских магистралей нужны огромные потоки (30-50 л/мин). Для частного сектора (коттеджи, септики) такой объем фатален — вымоет гидрозатворы и затопит дом. Помпа Danau на 200 бар дает оптимальный поток. В комплекте идут две дюзы: классическая 3Rx1F (бьет жировые пробки передней струей и тащит 70 метров шланга за собой реактивной тягой трех задних струй) и роторная каналопромывочная форсунка, которая сбривает корни деревьев и многолетний кальциевый налет со стенок 110-й трубы.Технический комментарий
Кирилл, 250bar.ru: “Сразу поправлю опечатку манагера в заказ-наряде: никаких 10-20 мм труб в канализации не бывает, это гидродинамика для рабочих диаметров 110-160 мм. Сборка получилась пушечная, чисто под ассенизаторов. Помпа Danau и мотор Zongshen — это фабричный, тяжелый Китай, который в полевых условиях живет не хуже итальянцев, а в ремонте стоит копейки. Обратите внимание на шланг. Мы положили 70 метров утолщенного рукава DN8. Если бы поставили стандартный тонкий шланг DN6, на такой длине давление бы просто умерло от трения о стенки, и форсунка бы не тянула себя в трубу. Клапан VRT3 поставили с опцией «Легкий старт» — чтобы оператор не рвал руки, дергая шнур стартера под давлением.”Опыт гидродинамиков
★★★★★
Заварили эту установку на салазки прямо под бочку Газона (как на фотках). Выдвинул, завел, закинул шланг. 200 бар пробивают жировики от кухонь на раз-два. Роторная форсунка из комплекта вообще вещь, вырезала корни ивы из асбестовой трубы играючи. Zongshen заводится с полпинка.
Вчера, 18:30★★★★☆
К связке мотор-помпа вопросов ноль. Давление стабильное, пробивная форсунка 3Rx1F тянет шланг в трубу сама очень бодро. Из нюансов: сматывать 70 метров толстого шланга DN8 обратно на ручную катушку, когда он весь в иле — та еще физкультура. В следующий раз буду брать сборку с электрокатушкой. Но как стартовый аппарат для бизнеса — огонь.
WhatsApp • 11:15★★★★★
Поставили в Газель вместе с кубом воды. Очень грамотно, что стоит клапан с легким стартом. До этого был китаец с глухим байпасом — пока заведешь, шнур стартера все пальцы оборвет. Здесь дернул, и вода плавно пошла. Расход воды оптимальный, колодцы не переполняет.
WhatsApp • 09:40Альтернативные гидродинамические установки
| Оборудование | Целевая задача | Ссылка |
|---|---|---|
| Электро АВД 200 бар (30 л/мин) | Стационарная промывка труб большого диаметра (от сети 380В). | Сборка № ЦБ-2994 [cite: 4] |
| Универсальный пост 200 бар | Совмещение мойки грузовиков и прочистки канализации на базе. | Сборка № ЦБ-2842 [cite: 9] |
| Бензиновый АВД 350 бар | Сверхмощная гидродинамика для экстремально сложных засоров. | Сборка № ЦБ-374 [cite: 9] |
Частые вопросы по автономной гидродинамике
Откуда аппарат берет воду в полевых условиях?
Помпа Danau обладает функцией самовсасывания. Достаточно установить в кузов автомобиля пластиковую емкость (еврокуб), подключить к насосу толстый подающий шланг (с фильтром) и обеспечить небольшой гравитационный подпор (чтобы дно бочки было чуть выше или на уровне помпы).
Что значит клапан VRT3 «Легкий старт»?
В обычных системах при запуске двигателя вода сразу создает сопротивление в помпе, из-за чего вытянуть шнур стартера тяжело. Клапан «Легкий старт» стравливает начальное давление в байпас до тех пор, пока мотор не наберет рабочие обороты. Это бережет механизм стартера и ваши руки.
Почему используется шланг DN8, а не DN6?
Законы гидравлики: чем длиннее шланг, тем больше потери давления на трение внутри него. На 70 метрах стандартный узкий рукав DN6 «съест» половину давления. Утолщенный рукав DN8 позволяет донести рабочие 200 бар прямо к каналопромывочной форсунке.
Что означает маркировка форсунки 3Rx1F?
3R (Rear — три струи назад), 1F (Forward — одна струя вперед). Передняя струя размывает глухой засор (жир, лед, тряпки), а три задние струи смывают грязь со стенок трубы и работают как реактивный двигатель, затягивая шланг в канализацию.
Можно ли использовать этот аппарат как обычную мойку?
Да. Гидравлическая база универсальна. Если отсоединить каналопромывочный шланг и подключить стандартный РВД с моечным пистолетом, вы получите мощную автономную мойку 200 бар для отмывки техники, фасадов или самой ассенизаторской бочки.
