Бензиновый аппарат высокого давления 500 бар для агрокомплексов и промышленности
Цена по запросу
задача: бензиновая (двс), мойка спецтехники/сельхозтехники, мойка фасада/крыш, мойка цехов, прочистка канализации
давление: 🕣 500 бар
Комплектация под задачу: установка на раме 500 бар и 17 л/мин на базе ДВС 24 л.с. с элекрозажиганием, с комплектацией под разные задачи: мойка сельхоз. техники, прочистка канализации, мойка фасада, очистка территории и пр.
Заказ клиента: № ЦБ-603
| 1 | ДВС Zongshen GB680FE 24 л.с вал 25,4 мм без бака | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Редуктор B24, диаметр приводного вала- 25,4мм (1″), диаметр вала помпы- 24мм. Мощность двигателя 13-17 кВт РА | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Насос высокого давления ХM 17500R 17 l/min, 500 bar, 1450 1/min | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Регулятор давления VHP51 1/2″F, 500 бар, 100 л/мин | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Регулятор давления аварийный SVL50 560 бар 1/2″ | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Термический клапан Tecomec ML610 G1/2 | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Комплект обратки by pass | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Фильтр очистки F5, 150 micron, 10bar, 30l/min, 1/2внут-1/2внут | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Адаптер BSP 3/8M-3/8F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ниппель двойной 3/8″М-3/8″М | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Переходник М22внеш — 3/8внеш, 400bar, латунь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Аккумулятор 12В | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Бак топливный ZS188F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Рама для авд | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Манометр 600 бар | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Переходник 1/4внут — 3/8внеш, 500bar, нерж.сталь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Рукав в/д SEMPERJET 2W 5/16″ DN08, 600 bar | 50 | м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Пистолет распылительный в/дML960 550 бар н/с, вращ | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Удлинитель с термозащитой 1050 мм; 550 бар; красная защита вход 1/4″ш; выход 1/4″ш (нерж). | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Форсунка ротационная TPR600 035 | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание
Автономный АВД 500 бар для экстремального клининга (Сборка ЦБ-603)

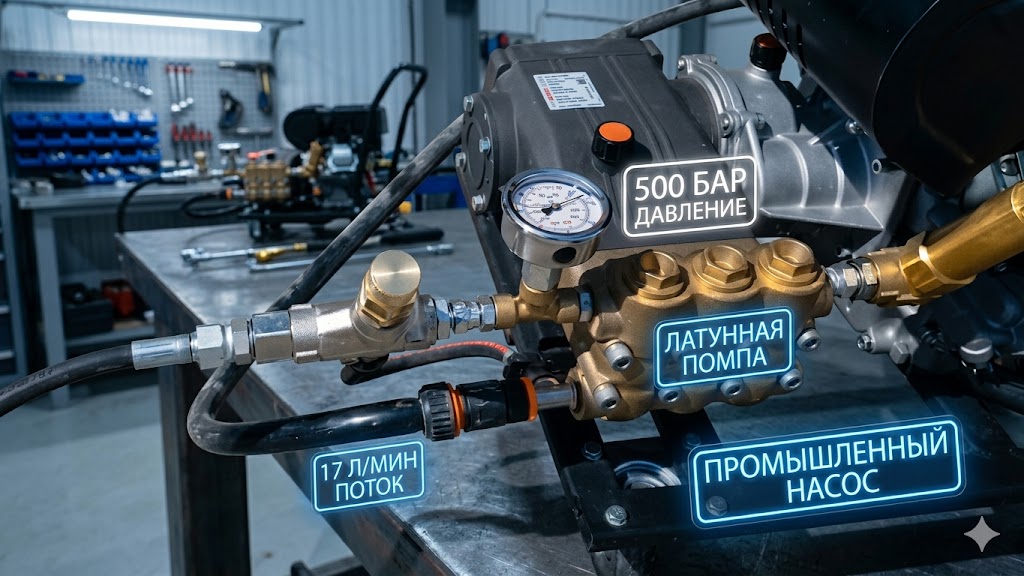

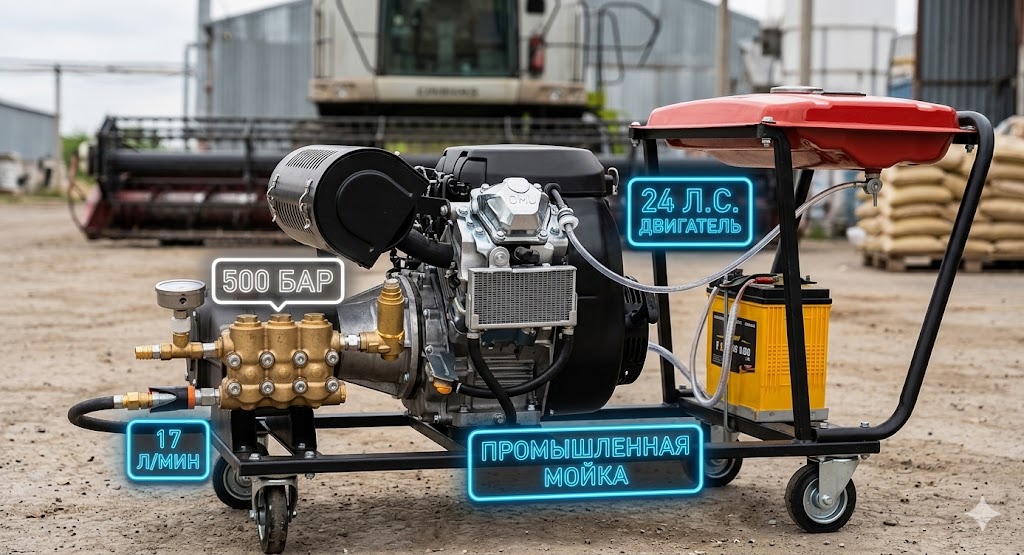

Индустриальный бензиновый аппарат высокого давления 500 бар, созданный для решения задач, где обычная вода бессильна. Это оборудование класса «гидродемонтаж», спроектированное для крупных сельскохозяйственных предприятий, мостоотрядов и служб прочистки магистральной канализации. Сборка (🇨🇳 Китай + 🇮🇹 Италия) приводится в действие массивным двухцилиндровым двигателем Zongshen GB680FE (24 л.с.) с электростартером. Мотор через редуктор крутит высоконапорную помпу, выдающую 500 бар при потоке 17 л/мин. Аппарат комплектуется 50-метровым армированным рукавом на 600 бар, усиленным пистолетом и ротационной фрезой TPR600.
- 🚜 Для тяжелой агрохимии и бетона
- 💥 Экстремальное давление (500 бар)
- ⛽ Автономный ДВС 24 л.с. (V-Twin)
- 🛡️ Двойная защита (Bypass + Аварийный клапан)
- 🧵 Рукав Semperjet 50 метров (600 бар)
Техническая спецификация (Заказ № ЦБ-603)
Рабочее давление500 бар (Максимальное)
Расход воды17 л/мин (1020 л/ч)
Двигатель (ДВС)Zongshen GB680FE (24 л.с., V-образный)
Плунжерный насосХM 17500R (1450 об/мин)
ТрансмиссияПонижающий редуктор B24
Группа безопасностиРегулятор VHP51 + Аварийный клапан SVL50
Магистраль и ПистолетРукав 50 м (600 бар) + Пистолет ML960
Форум промклинеров: Двойная безопасность
На профильных форумах главная тема при обсуждении 500-барных аппаратов — безопасность помпы. Если при отпускании курка основной регулятор давления (Bypass) заклинит от попавшей песчинки, помпа разорвется изнутри за доли секунды. В этой сборке реализована схема двойного сброса. Помимо основного регулятора VHP51, в систему врезан независимый аварийный клапан (SVL50 на 560 бар). В случае скачка давления он механически отстреливает воду наружу, спасая оборудование и оператора.Отдача и термокопье 1050 мм
Струя воды под давлением 500 бар обладает колоссальной кинетической энергией. Реактивная отдача на пистолете составляет более 20 кг. Удержать обычное короткое копье в руках физически невозможно — оператор выдохнется за 5 минут. Аппарат укомплектован удлиненным копьем 1050 мм. Оно работает как рычаг, позволяя упереть пистолет в бедро, а специальная термозащитная накладка на копье позволяет крепко держать его второй рукой, не обжигаясь о нагретый металл.Технический комментарий
Кирилл, 250bar.ru: “Это не мойка, это водорезка. Заказчик — крупный агрохолдинг. Им нужно было снимать многолетние слои окаменевшей химии и удобрений с бункеров и тракторов в полях, плюс пробивать глухие засоры в коллекторах. Поставили монстра — двухцилиндровый Zongshen на 24 лошади (с отдельным выносным баком и аккумулятором). 500 бар срезают краску до металла, а турбофреза крошит бетон. Шланг положили топовый — австрийский Semperjet 2W на 50 метров с рабочим давлением 600 бар, потому что обычная «двухоплетка» на таком давлении лопается по швам. Работать с этим аппаратом нужно строго в защитных очках и плотной робе.”Опыт эксплуатации на объектах
★★★★★
Брали для жесткой зачистки парка комбайнов и сеялок после сезона, плюс для гидроокорки старых бревен на базе. Машина страшная в хорошем смысле. Отдача такая, что неподготовленного человека сносит назад. Турбофреза сбривает цемент и ржавчину моментом. Очень круто, что мотор 24 л.с. с электростартером — заводится ключом легко, работает ровно. Шланга 50 метров хватает, чтобы обмотать любую технику. Покупкой полностью довольны, но к работе допускаем только опытных мужиков.
Вчера, 09:15Сверхмощные АВД (Свыше 350 бар)
| Оборудование | Специфика | Ссылка (База) |
|---|---|---|
| Электрический АВД 350 бар (UDOR) | Стационарная версия на 380В (11 кВт) для автобаз и спецтехники. | Сборка № ЦБ-2657 |
| Бензиновый АВД 500 бар (30 л.с.) | Максимальная мощность ДВС для фасадов и промальпа. | Сборка № ЦБ-31 |
| АВД 350 бар (Очистка бревен) | Специализированная сборка для гидравлической окорки древесины. | Сборка № ЦБ-372 |
Форум: Техника безопасности и работа с 500 бар
Можно ли использовать этот аппарат для мойки легковых авто?
Категорически нет. Давление 500 бар моментально прорежет лакокрасочное покрытие, разорвет пластиковые бамперы и разрежет резиновые покрышки до корда. Этот аппарат предназначен исключительно для голого толстого металла, бетона и прочистки чугунных/керамических труб.
Что произойдет, если струя попадет на человека?
Струя в 500 бар работает как гидронож. Она легко прорезает плотную спецодежду, резиновую обувь и наносит глубокие резаные раны. Работа с аппаратом требует строжайшего соблюдения ТБ, запрещено направлять пистолет в сторону людей и животных даже с большого расстояния.

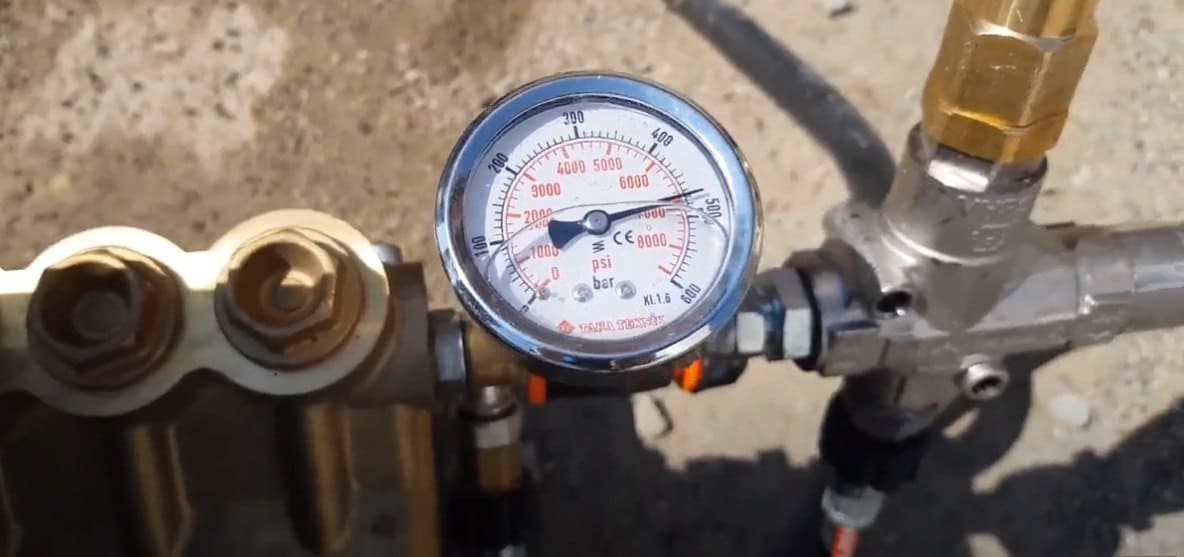

Зачем нужен манометр на 600 бар?
Для точной настройки регулятора VHP51. Шкала манометра всегда должна иметь запас прочности. При рабочем давлении 500 бар в момент отпускания курка возникает кратковременный гидроудар (заброс давления), который манометр на 500 бар просто не выдержит и сломается.
Потянет ли аппарат забор воды из бочки?
Для помп такого класса (500 бар, 17 л/мин) работа в режиме самовсасывания может привести к масляному голоданию и кавитации. Настоятельно рекомендуется обеспечить принудительный подпор воды (например, подачу из водопровода или установку емкости на высоте 2-3 метра над помпой).
