Универсальная гидродинамическая установка 200 бар (21 л/мин) для прочистки канализации
Цена по запросу
давление: 🕓 200 бар
Комплектация под задачу: мойка грузовой техники + прочистка канализации, поставили э/двигатель Tor 7,5 КВт чтобы подключить более производительный насос 200 бар на 21 л/мин., мобильный вариант на тележке, катушка.
Заказ клиента: № ЦБ-2842
| 1 | Мотор Tor H132 S HP 10 4P MA AC KW 7.5 4P | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Насос высокого давления ВС 21/20 S 21л/мин,200бар | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Регулятор давления VRT3 280 бар G3/8F 40 л/мин, с м/выкл | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Адаптер BSP 3/8M-3/8F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ниппель двойной 3/8″М-3/8″М | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Переходник М22внеш — 3/8внеш, 400bar, латунь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Комплект обратки by pass | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Тележка Ручная на 2-х колесах, применяется для насосов до 65 кг | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Манометр 0-250 1/4″M, 50мм снизу (Комета) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Переходник 1/4внут — 3/8внеш, 250bar, латунь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

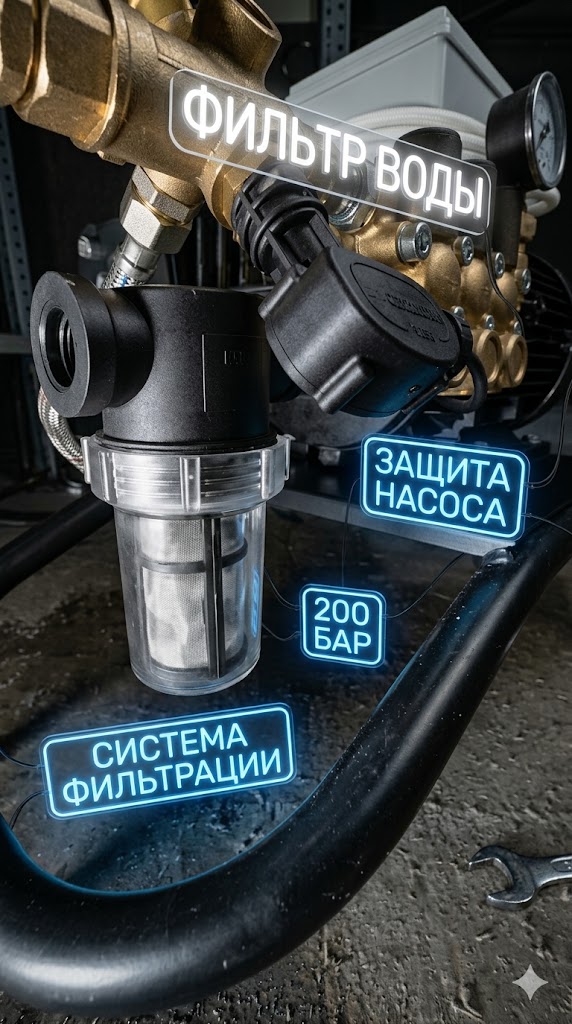

| 11 | Фильтр очистки F5, 150 micron, 10bar, 30l/min, 1/2внут-1/2внут | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Катушка для шланга высокого давления HR28 (сталь/латунь/пластик), вместимость 5/16” R2 45м, 280bar, | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Рукав высокого давления DIN 2SN d=8 (м) | 60 | м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Форсунка каналопромывочная (с боем вперед и назад, вход 1/4внут, 1х3 отверстие, размер 060) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Форсунка вращающаяся каналопромывочная (вход 1/4внут, 3 отверстия, размер 070) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание

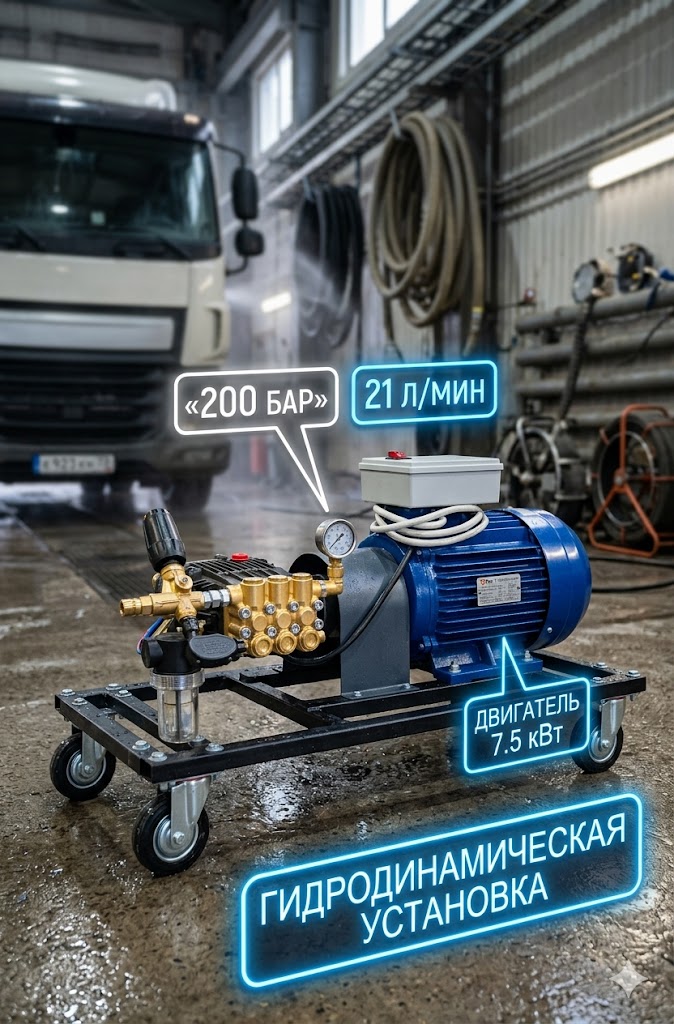

Мобильная гидродинамическая установка 200 бар (21 л/мин) на тележке (Сборка ЦБ-2842)
Профессиональная гидродинамическая установка для прочистки и промывки канализации 200 бар с увеличенным потоком воды (21 л/мин), спроектированная как гибридное решение для аварийных служб и автобаз. Эта мобильная сборка (🇨🇳 Китай + 🇮🇹 Италия) решает две задачи: мощная потоковая мойка крупногабаритной спецтехники и эффективная гидродинамическая прочистка канализационных труб диаметром от 110 до 250 мм. Установка построена на базе трехфазного двигателя Tor 7.5 кВт и итальянской помпы Udor BC 21/20 S. Аппарат смонтирован на усиленной тележке, оснащен стальной катушкой и 60-метровым каналопромывочным рукавом увеличенного сечения (DN8).
- 💩 Для труб 110-250 мм (Жир, Ил)
- 🌊 Экстра-поток: 21 литр в минуту

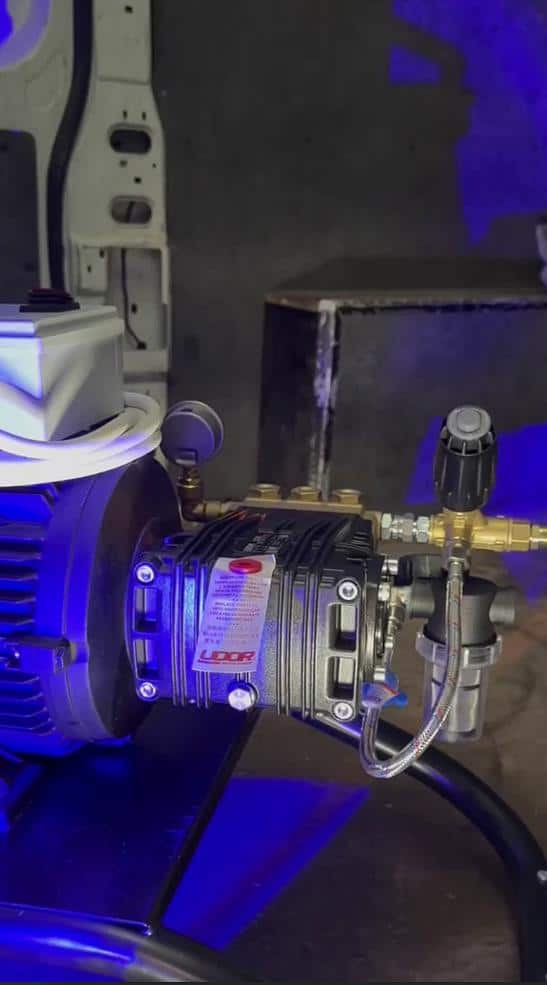

- 🇮🇹 Помпа Udor BC 2120S (Италия)
- 🛒 Мобильная тележка с катушкой
- 🧵 Рукав 60 метров (DN8)
Техническая спецификация (Заказ № ЦБ-2842)
Рабочее давление200 бар
Расход воды21 л/мин (1260 л/ч)
Плунжерный насосUdor BC 21/20 S (1450 об/мин, 🇮🇹)

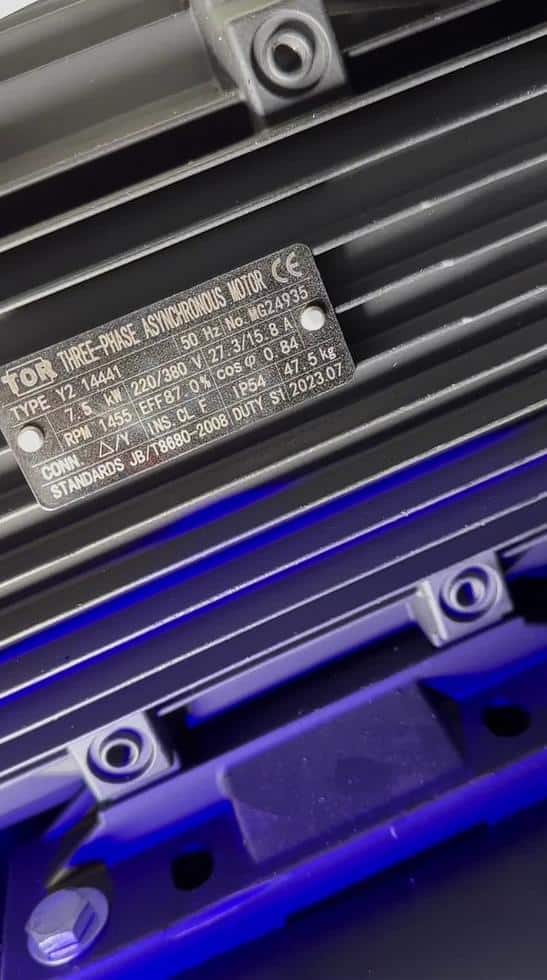

ЭлектродвигательTor H132 S (7.5 кВт / 380В, 🇨🇳)
УправлениеРегулятор VRT3 280 бар (Bypass)
МагистральКатушка HR28 + Шланг DN8 (60 метров)
Форсунки (Прочистка)Пробивная (1F3R) + Роторная (070)
Форум каналопромывщиков: Почему 21 л/мин?
Среди специалистов по прочистке труб есть золотое правило: давление режет, а литраж моет. Если пустить в 150-ю трубу стандартный АВД на 15 л/мин, струя пробьет дыру в жировике, но тяжелый ил и куски жира останутся лежать на дне трубы, и засор вернется через неделю. Поток 21 литр в минуту создает плотную «гидроволну». Задние струи форсунки не только тянут 60 метров шланга вперед, но и работают как скребок, полностью вымывая отложения из магистрали в колодец.
Мобильность на объектах: Тележка и Катушка
В отличие от установок, вмонтированных в кузов грузовика (илососа), этот аппарат дает максимальную мобильность. На объектах общепита, заводах или в подвалах ЖКХ машина часто не может подъехать к ревизионному колодцу. Оператор просто спускает АВД по пандусу, подкатывает двухколесную тележку прямо к месту засора и разматывает нужную длину шланга со стальной катушки HR28. Это экономит время и позволяет брать заказы в труднодоступных местах.
Технический комментарий
Кирилл, 250bar.ru: “Это классическая рабочая лошадка для аварийных бригад. Сюда мы поставили движок Tor на 7.5 кВт, чтобы уверенно крутить топовую итальянскую помпу Udor BC 2120S на 21 литр. Для 150-й и 200-й трубы это именно то, что нужно. Главная фишка сборки — шланг. Мы положили 60 метров толстого рукава DN8. Если бы воткнули дешевую «шестерку» (DN6), на 60 метрах гидравлическое трение сожрало бы половину давления, и форсунка бы просто встала в трубе. А восьмерка доставляет напор как надо. Плюс, скручивать 60 метров грязного шланга руками — это ад, поэтому стальная катушка тут обязательна.”
Опыт эксплуатации гидродинамики
★★★★★
Взяли этот аппарат для промывки внешних сетей между колодцами и мойки своих илососов на базе. 21 литр — это вещь! Пробивная форсунка затягивает шланг в 200-ю трубу так, что приходится придерживать. Вымывает песок и жир кусками. Помпа Udor работает вообще без вибраций. Тележка сварена крепко, по ступенькам в подвалы ресторанов спускаем без проблем. Очень доволен комплектацией.
Вчера, 15:45Альтернативные гидродинамические решения
| Оборудование | Специфика | Ссылка (Каталог) |
|---|---|---|
| Бензиновый АВД для прочистки (ДВС) | Автономная прочистка труб (110-200 мм) на выезде, без 380В. | Сборка № ЦБ-2750 |
| Сверхмощная гидродинамика (30 л/мин) | Стационарная установка для городских коллекторов большого диаметра. | Сборка № ЦБ-2994 |
| Каналопромывка + АВД 280 бар | Гидродинамика для очистки автомобильных рам и труб на автобазах. | Сборка № ЦБ-1047 |
Частые вопросы по прочистке канализации
Зачем нужны две разные форсунки в комплекте?
Пробивная (1F3R) имеет одну струю вперед (пробивает глухой засор) и три струи назад (толкают шланг и смывают грязь). Она используется для жировых пробок и тряпок. Вращающаяся (роторная) форсунка бьет только по стенкам трубы по спирали. Она незаменима для сбривания жестких отложений, кальциевого налета и корней деревьев.
Можно ли использовать эту установку как обычную автомойку?
Да. Гидравлическая часть универсальна. Если открутить каналопромывочный шланг и подсоединить стандартный рукав с моечным пистолетом (приобретается отдельно), вы получите идеальный аппарат для мойки тягачей, экскаваторов и бетоновозов.
Почему используется шланг DN8, а не легкий DN6?
При потоке 21 литр в минуту тонкий шланг DN6 создаст огромное гидравлическое сопротивление. На 60 метрах вы потеряете половину давления, и форсунка просто не сможет тянуть себя вперед. Рукав увеличенного сечения DN8 доставляет всю мощь к соплу без потерь.
Требуется ли аппарату давление в водопроводе?
Помпа Udor может работать от самовсоса из емкости (куба). Важно, чтобы подающий шланг был не длиннее 2 метров, не перегибался, а емкость стояла чуть выше уровня помпы для гравитационного подпора воды.
Комплектующие и расходники (В наличии)
- Плунжерный насос Udor BC 2120S (🇮🇹 Италия) — индустриальная помпа на 200 бар и 21 л/мин.
- Шланг высокого давления Semperjet DN8 — индустриальный рукав увеличенного сечения для сохранения давления.
- Тележка для АВД двухколесная — мобильная база для удобного перемещения по объектам.
- Регулятор давления VRT3 280 бар — надежный итальянский клапан управления потоком.
