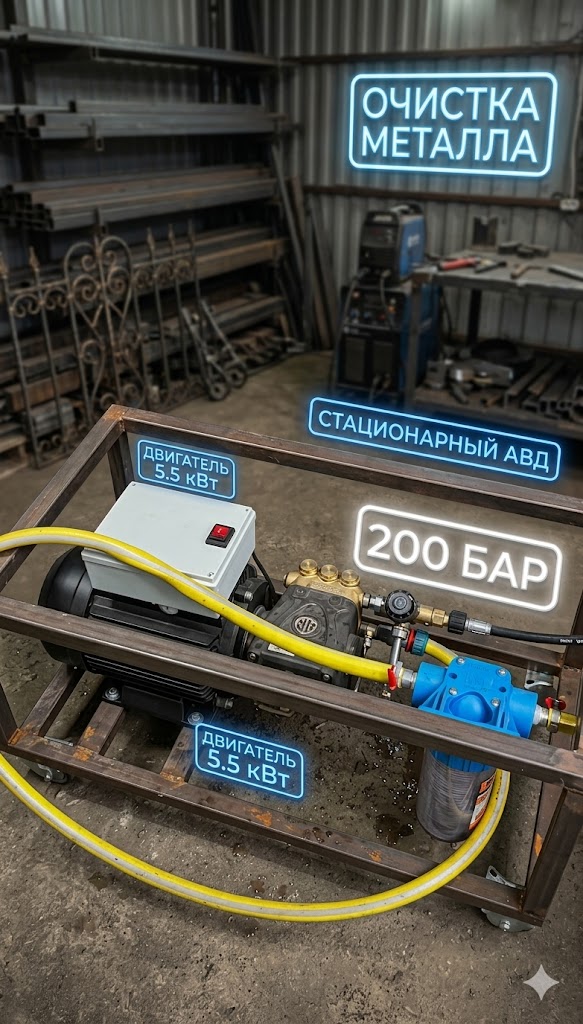

Стационарный аппарат высокого давления 200 бар (5.5 кВт) для очистки металла и ковки
Цена по запросу
задача: мойка автопарков, автоколон, автошкол, мойка грузовиков, мойка колёс, мойка легковых авто, мойка спецтехники/сельхозтехники, очистка металла
давление: 🕓 200 бар
Комплектация под задачу: мойка приобретается для очистки металла, ребята занимаются изготовлением навесов, ворот, ковкой и т.д….
Заказ клиента: № ЦБ-127
| 1 | Э/двигатель Уралэлектро IMM 112 5,5 кВт, 230/400 В, 50 Гц, 1410 об/мин | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Насос высокого давления Annovi Reverberi RR 15.20 N RHS, шт | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Регулятор давления VRT3 280 бар G3/8F 40 л/мин, с м/выкл | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Адаптер BSP 3/8M-3/8F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ниппель двойной 3/8″М-3/8″М | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Переходник М22внеш — 3/8внеш, 400bar, латунь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Пистолет распылительный в/давления MV 925 M22X1,5 Италия | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Переходник Байонет KW — выход 1/4 наружняя резьба (нерж. сталь, на себя) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Ниппель удлиненный KW 250 бар,1/4 внеш., нерж.сталь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ниппель удлиненный KW 250 бар,1/4 внутр., нерж.сталь | 2 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | РВД DKF ДУ6 (кл27) М22х1.5 — 20 000 2SN 350 атм СО | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Копье литое L=70 cm,1/4внеш, оцинк.сталь (изогнутое) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Копье распылительное SF40, 700 мм нерж. Сталь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Защита форсунки 1/4 внут | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Форсунка 25045, 1/4внеш, нерж.сталь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Форсунка ротационная TPL 1,2 (04) 280 бар 1/4″ | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание
Мойка высокого давления 200 бар для цехов металлообработки (Сборка ЦБ-127)
Специализированный аппарат высокого давления (200 бар) для интеграции в производственные цеха по изготовлению металлоконструкций, навесов, ворот и элементов ковки. Сборка выполнена по гибридной схеме (🇷🇺 Россия + 🇨🇳 Китай). Тяговое усилие обеспечивает надежный 3-фазный двигатель Уралэлектро 5.5 кВт (🇷🇺), а гидравлику — плунжерный насос Annovi Reverberi RR 15.20 (🇨🇳 сборка по лицензии 🇮🇹 Италии). Аппарат поставляется без рамы в формате силового модуля для жесткого крепления в рабочей зоне. В комплекте идет ротационная фреза и 20 метров шланга для комфортного обхода крупногабаритных ферм и навесов.
- 🛠️ Для цехов металлообработки
- 🇷🇺 Мотор Уралэлектро 5.5 кВт
- 🇨🇳 Помпа AR RR 15.20 (Итальянская технология)
- 🌀 Ротационная фреза в комплекте
- 🏗️ Без рамы (Модульный монтаж)
Техническая спецификация (Заказ № ЦБ-127)
Рабочее давление200 бар
Расход воды15 л/мин (900 л/ч)
ЭлектродвигательУралэлектро IMM 112 (5.5 кВт, 1410 об/мин) 🇷🇺
Плунжерный насосAnnovi Reverberi RR 15.20 N RHS 🇨🇳
УправлениеРегулятор VRT3 280 бар с микровыключателем
КопьяПрямое 70 см + Изогнутое 70 см (Нерж/Оцинк)
МагистральРукав РВД 20 метров (350 атм)

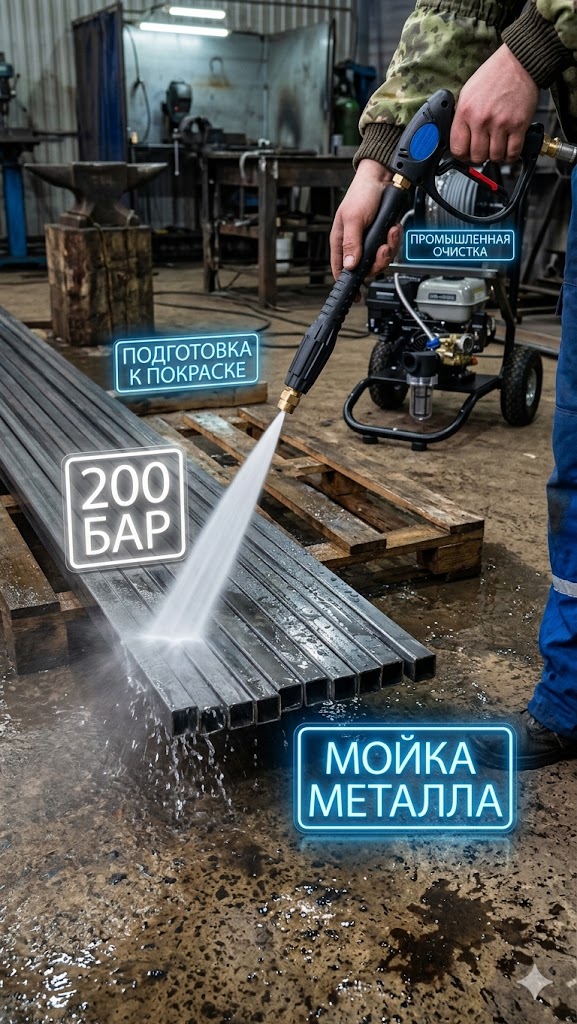

Практика: Зачем мыть металл водой в цеху?
- Альтернатива пескострую. В закрытых сборочных цехах использование абразива создает невыносимую пыль, которая оседает на станках и в легких сварщиков. Гидросмыв под давлением 200 бар решает задачу без пыли.
- Удаление шлака и масел. Комплектная ротационная турбофреза TPL выбивает остатки сварочного флюса, окалину и рыхлую ржавчину из глубоких завитков художественной ковки. Одновременно 15 литров воды полностью смывают транспортировочное масло с профильной трубы перед нанесением грунта.
Нюанс маляров: «Флеш-ржавчина»
На профильных форумах по порошковой покраске знают: голый металл после гидроочистки покрывается желтым налетом (флеш-ржавчиной) буквально за 15-20 минут из-за контакта с кислородом и водой. Чтобы этого избежать, после сбивания основной грязи 200 барами, деталь необходимо продуть сжатым воздухом из компрессора и обработать пассивирующим составом (или ортофосфорной кислотой) через распылитель перед отправкой в покрасочную камеру.
Технический комментарий
Кирилл, 250bar.ru: “Ребята варят навесы и ковку. Пескоструй им ставить в сборочном цеху грязно, поэтому взяли воду. Тут максимально прагматичная сборка. Мотор — наш дубовый Уралэлектро на 5.5 кВт. Помпа — Annovi Reverberi 15.20. Сразу закрываю вопросы: эта серия AR собирается в Китае 🇨🇳 по итальянским 🇮🇹 чертежам и лицензиям. Для грязного цеха — это идеальный баланс. Нет смысла переплачивать за чистокровную Италию, если аппарат стоит в углу, где летит болгарочная искра. Раму в смету мы не включали специально: модуль прикручивается анкерами к стеллажу рядом с постом сварки. Шланг дали 20 метров, чтобы маляр мог свободно обойти 10-метровые ворота.”
Опыт эксплуатации
★★★★★
Модуль закрепили на консоли в моечной зоне. Помпа AR качает ровно, движок на 380В не греется вообще. Сбиваем грязевой фрезой брызги от полуавтомата и рыхлую ржу с профиля перед грунтовкой. Загнутым копьем (70 см) очень удобно вымывать стружку изнутри труб. Аппарат простой как автомат Калашникова, ломаться там особо нечему.
WhatsApp • 10:45Альтернативные аппараты для промышленных задач
| Оборудование | Целевая задача | Ссылка (База 1С) |
|---|---|---|
| АВД 280 бар + Пескоструйная насадка | Снятие плотной пластовой ржавчины и старой краски до белого металла. | Сборка № ЦБ-1047 |
| Бензиновый гидропескоструй 500 бар | Экстремальная очистка мостов и барж в полевых условиях. | Сборка № ЦБ-31 |
| Мобильный АВД 200 бар 380В | Та же база, но установленная на раму с колесами для перемещения по цеху. | Сборка № ЦБ-2669 |
Частые вопросы: Мойка металла под давлением
Снимет ли давление 200 бар старую советскую краску с металла?
Обычной струей — нет. Ротационная фреза собьет только отслаивающуюся, шелушащуюся краску. Если краска держится хорошо, 200 бар ее не возьмут. Для зачистки металла «добела» необходимо докупать гидропескоструйную насадку (она подмешивает песок в струю воды).
Надежна ли помпа AR RR 15.20 китайской сборки?
Это один из лучших промышленных стандартов на рынке. Производство в Китае под строгим контролем Annovi Reverberi (Италия) позволило снизить цену, сохранив ресурс. Латунный картер, керамические поршни и доступность ремкомплектов делают эту помпу отличной «рабочей лошадкой» для цехов.
Почему в этой сборке нет рамы и колес?
Это осознанный выбор для экономии бюджета и места. В цехах металлообработки оборудование чаще всего устанавливается стационарно (в аппаратной или рядом с вытяжкой). Нет смысла платить за заводскую тележку, если модуль просто прикручивается болтами к верстаку.
Что делает регулятор VRT3 с микровыключателем?
Микровыключатель позволяет подключить аппарат к внешнему шкафу управления (магнитному пускателю). Когда сварщик отпускает курок пистолета, микровыключатель посылает сигнал, и через 15 секунд мотор полностью отключается. Это спасает помпу от работы «в холостую» и перегрева воды внутри картера.
Нужно ли подключать аппарат к горячей воде, чтобы смыть масло?
Помпа AR RR 15.20 рассчитана на работу с водой до 60°C. Вы можете подавать умеренно горячую воду из водопровода. Однако для смыва транспортировочных масел с профильных труб обычно хватает давления 200 бар в сочетании с предварительным нанесением щелочной автохимии через пенокомплект.
Расходники и компоненты системы (В наличии)
- Плунжерный насос Annovi Reverberi RR 15.20 (200 бар, 15 л/мин) — надежная гидравлическая база, производимая по итальянским технологиям.
- Двигатель Уралэлектро 5.5 кВт (🇷🇺) — промышленный низкооборотистый мотор, не боящийся пыли и стружки.
- Пистолет MV925 с вращением (Tecomec, Италия) — курковый механизм с защитой от скручивания шланга.
- Грязевая фреза 280 бар (Турбонасадка, Китай) — ротационная насадка для отбивки рыхлой ржавчины и шлака.
- Пескоструйная насадка 280 бар (Опция) — насадка для глубокой очистки металла абразивом с водой (гидропескоструй).
- Шланг высокого давления DN6 SN2, 20 м — двухоплеточный армированный рукав, защищенный от истирания об бетонный пол цеха.
