Комплект для сборки АВД 200 бар: Насос AR 15.20 и аксессуары (под мотор 5.5 кВт)
Цена по запросу
Комплектация под задачу: у клиента есть двигатель 5,5 КВт, подобрали под него китайский насос высокого давления с давлением 200 бар + бюджетная полная комплектация аксессуарами под мойку авто.
Заказ клиента: № ЦБ-559
| 1 | AR 15.20 с аксессуарами (регулятор давления без системы тотал стоп + манометр) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | РВД DKF ДУ6 (кл27) М22х1.5 — 10 000 2SN 350 атм СО | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Пистолет SG 5 стандартный Китай | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Адаптер BSP 3/8M-3/8F | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Муфта-байонет ARS 350 (нерж. сталь)- выход 1/4 внутренняя резьба Китай | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ниппель ARS 250 bar нерж.сталь 1/4 внешняя резьба | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ниппель ARS 250 bar нерж.сталь 1/4 внутренняя резьба | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Копье литое L=70 cm,1/4внеш, оцинк.сталь (изогнутое) | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Защита форсунки 1/4 внут | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Форсунка 25045, 1/4внеш, нерж.сталь | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Пенная насадка аналог LS 3 Premium | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Муфта (24-28мм) с пластиковой вставкой 796 | 1 | шт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание
Набор гидравлики и аксессуаров для сборки АВД на базе вашего двигателя (Сборка ЦБ-559)

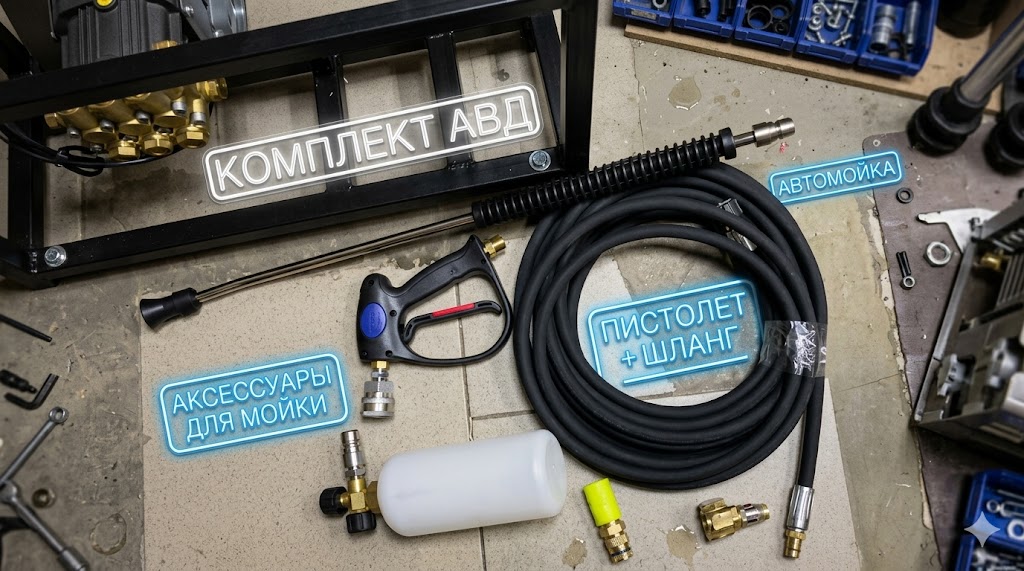

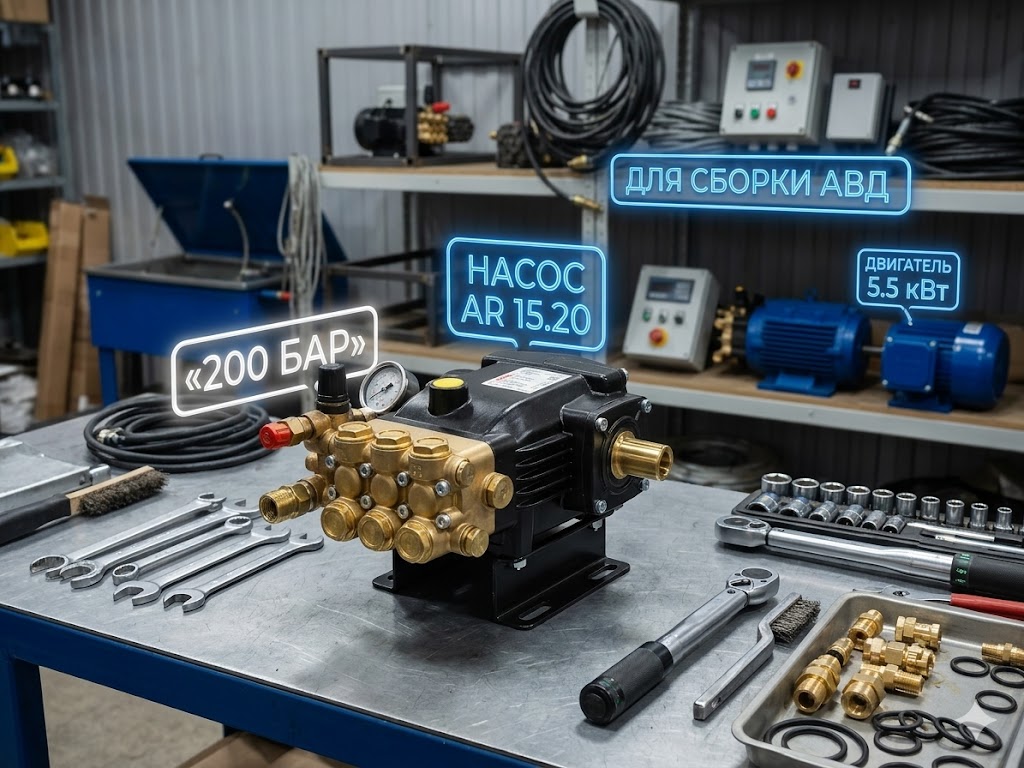

Готовый комплект для самостоятельной сборки аппарата высокого давления (200 бар). Это идеальное решение для автосервисов и частных лиц, у которых уже есть рабочий трехфазный электродвигатель мощностью 5.5 кВт (1450 об/мин), и им нужно только гидравлическое оснащение. В набор включена проверенная помпа Annovi Reverberi 15.20 (🇨🇳 Китай) с предустановленным регулятором Bypass и манометром, а также соединительная муфта 24-28 мм для стыковки с вашим мотором. Дополнительно комплект содержит базовый бюджетный набор аксессуаров для немедленного старта: 10 метров шланга, пистолет SG 5, копье и пенообразователь.
- 🛠️ Для самостоятельной сборки
- ⚙️ Переходная муфта (Вал 28 на 24 мм)
- 🇨🇳 Помпа AR 15.20 (Китай) в сборе
- 🔫 Пистолет SG 5 и шланг 10 метров
- 📉 Максимальная экономия бюджета
Техническая спецификация набора (Заказ № ЦБ-559)
Расчетное давление200 бар (При моторе 5.5 кВт)
Расход воды15 л/мин (900 л/ч)
Плунжерный насосAR 15.20 + Регулятор Bypass (🇨🇳)
Стыковка с двигателемМуфта 24-28 мм (с пластиковой вставкой)
МагистральРукав РВД DN6 (10 метров, 350 атм)
ПистолетSG 5 стандартный (Китай)
БыстросъемыБайонет ARS 350 (Нержавеющая сталь)
Инженерия: Как соединить мотор и помпу?
Стандартный вал большинства промышленных электродвигателей на 5.5 кВт (фланец 112) имеет диаметр 28 мм. При этом вал итальянской или китайской помпы высокого давления (AR, Hawk, Comet) имеет сечение 24 мм. Напрямую их не состыковать. Для этого в комплекте идет эластичная муфта 24-28 мм. Она не только соединяет разные валы, но и благодаря пластиковой (или полиуретановой) вставке-демпферу гасит жесткий стартовый рывок мотора, спасая подшипники помпы.
Оптимизация бюджета: Грамотный Китай
Если клиент собирает аппарат сам, он ищет экономию. Мы укомплектовали набор качественными, но бюджетными китайскими аналогами. Пистолет SG 5 отлично держит 200 бар и не течет. Вместо дорогих немецких быстросъемов R+M установлены быстросъемы ARS 350 из нержавеющей стали — они не закисают от химии и работают годами. Это позволяет сэкономить до 30-40% от стоимости заводского АВД на раме.
Технический комментарий
Кирилл, 250bar.ru: “Частая история: звонит клиент, говорит «У меня в гараже валяется рабочий советский 3-фазник на 5.5 киловатт, хочу сделать мощную мойку». Этот набор (ЦБ-559) — как раз для таких задач. Мы даем помпу AR 15.20 (китайская сборка, но ходит отлично, клапана и керамика живучие), на нее уже накручен регулятор и манометр. Главное — даем правильную муфту на 28-й вал. Вам остается только сварить из уголка станину, прикрутить болтами мотор и помпу, соединить муфту и нажать кнопку. Обвязку кинули бюджетную, но крепкую — нерж быстросъемы и шланг на 10 метров. Регулятор тут без Total Stop (глухой байпас), так что схему по электрике мудрить не надо, просто подключаете мотор через обычный автомат.”
Опыт самостоятельной сборки
★★★★★
Был старый АИР на 5.5 кВт 1500 оборотов, жалко было выкидывать. Заказал этот кит. Собрал всё на куске швеллера за вечер. Муфта подошла идеально, шпонки встали плотно. Помпа качает честные 200 бар, струю дает жирную, грязь с подвески отлетает кусками. Пистолет SG5 простой, но в руке лежит удобно. Комплектный пеник пену делает густую, не вода. Отличный вариант сэкономить полцены от готовой мойки.
Вчера, 16:20Альтернативные варианты комплектации
| Оборудование | Специфика | Ссылка (Каталог) |
|---|---|---|
| Насос Hawk 1520 (Италия) | Только помпа. Если нужна чистокровная Италия для самостоятельной сборки. | Помпа Hawk NMT 1520 |
| Готовый АВД 200 бар (Россия+Китай) | Полностью собранный аппарат на раме (Мотор 5.5 кВт + Помпа AR). | Сборка № ЦБ-2269 |
| Готовый АВД 200 бар (Hawk) | Профессиональный аппарат на итальянской помпе для потоковой мойки. | Сборка № ЦБ-168 |
Частые вопросы по самостоятельной сборке АВД
Подойдет ли для этого насоса двигатель на 4 кВт?
Нет. Для того чтобы плунжерный насос выдал честные 200 бар при расходе 15 литров в минуту, законы физики требуют двигатель мощностью строго 5.5 кВт. Если вы поставите 4 кВт, мотор будет перегреваться и быстро сгорит от перегрузки, либо вам придется занижать давление на регуляторе до 140-150 бар.
Обязательно ли двигатель должен быть на 1450-1500 об/мин?
Да, это критически важно. Помпа AR 15.20 рассчитана на низкооборотистые двигатели (4 полюса, 1400-1500 об/мин). Если вы подключите ее к высокооборотистому мотору (3000 об/мин), помпа испытает масляное голодание, кавитацию и разлетится за несколько минут работы.
Есть ли в этом комплекте система Total Stop?
Нет. В угоду надежности и снижения цены используется классический регулятор давления типа Bypass. Когда вы отпускаете курок пистолета, мотор продолжает работать, а вода циркулирует внутри помпы. Важно не оставлять аппарат в таком режиме дольше 3 минут, иначе вода внутри закипит и повредит сальники.
Насколько надежна китайская помпа AR 15.20?
Эта серия производится в Китае под жестким контролем итальянского бренда Annovi Reverberi. Она оснащена латунной головкой и керамическими поршнями. Для гаражного использования, небольших СТО или автомоек с умеренным потоком машин это идеальное сочетание цены и ресурса.
Можно ли запитать этот насос от бочки с водой?
Да, плунжерные насосы обладают функцией самовсасывания. Для правильной работы установите емкость на небольшом возвышении (чтобы вода шла самотеком), используйте подающий шланг сечением не менее 3/4 дюйма и обязательно поставьте фильтр тонкой очистки.
Какое масло нужно заливать в помпу?
Для плунжерных насосов используется минеральное моторное масло SAE 30 или 15W-40 (строго без моющих антифрикционных присадок). Первую обкаточную замену нужно произвести через 50 часов работы, последующие — каждые 500 часов.
Отдельные компоненты набора (В наличии)
- Плунжерный насос Annovi Reverberi RR 15.20 (200 бар, 15 л/мин) — база для сборки.
- Эластичная муфта 24 × 28 мм стандартная (2428TS) — переходник для стыковки помпы с мотором 5.5 кВт.
- Пистолет G05 (аналог SG 5) без вращения — надежный и недорогой курковый механизм.
- Байонет ARS 1/4 (Нержавеющая сталь) — бюджетный химостойкий быстросъем для копий и насадок.
- Пенная насадка S14 (Китай) — пенокомплект для создания густой активной пены.
