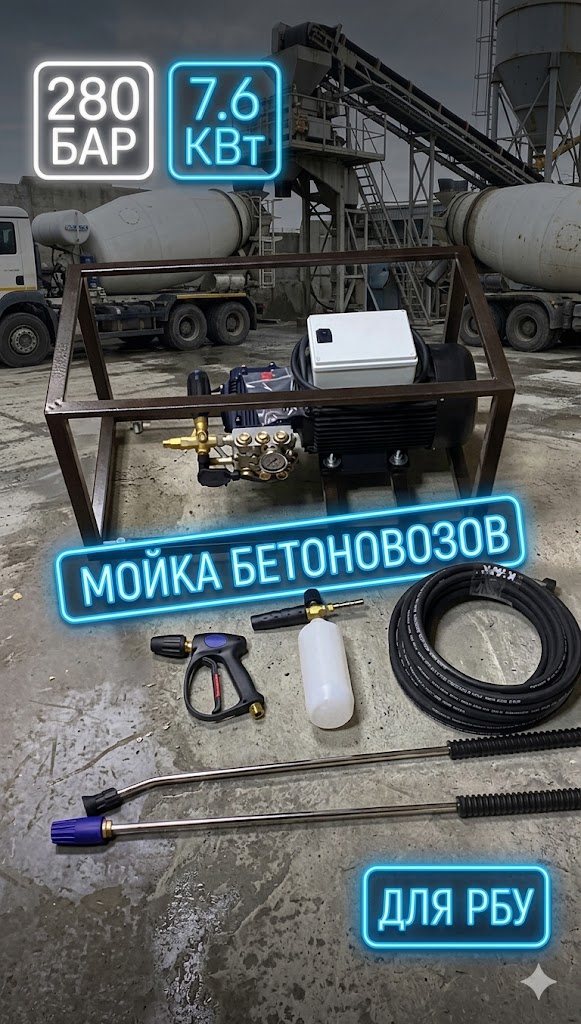

Мойка высокого давления 280 бар (7.6 кВт) для бетоновозов, РБУ и автопарков
Цена по запросу
Комплектация под задачу: РБУ занимается изготовление бетона, аппарат приобретался для отмывания бетоновозов, оборудования РБУ + отмывание территории и мойки автопарка компании.
Заказ клиента: № ЦБ-633
| 1 | Э/дв. EME 7,6 кВт, 3 фазы 1450 об/мин | 1 | шт | |||||||||||||||||||||||||||
| 2 | Кабель КГ 3х2,5+1х1,5 /кабель | 2 | м | |||||||||||||||||||||||||||
| 3 | Контактор 25А 220В без реле 1НО (КМИ-22510) | 1 | шт | |||||||||||||||||||||||||||
| 4 | Коробка монтажная ОП 190х140х70 без вводов IP56 (серый) | 1 | шт | |||||||||||||||||||||||||||
| 5 | Реле РТИ-1321 электротепловое 12-18А IEK | 1 | шт | |||||||||||||||||||||||||||
| 6 | Насос высокого давления Annovi Reverberi JK 15.28 H N, 15 л/мин 280 бар | 1 | шт | |||||||||||||||||||||||||||
| 7 | Регулятор давления VRT3 280 бар G3/8F 40 л/мин, с м/выкл | 1 | шт | |||||||||||||||||||||||||||
| 8 | Манометр 0-400 1/4″M, 50мм снизу | 1 | шт | |||||||||||||||||||||||||||
| 9 | Тележка Ручная на 4-х колесах | 1 | шт | |||||||||||||||||||||||||||
| 10 | РВД DKF ДУ6 (кл27) М22х1.5 — 10 000 2SN 350 атм СО | 1 | шт | |||||||||||||||||||||||||||
| 11 | Пистолет распылительный высокого давления MV 925 M22X1,5 SW TOP Италия | 1 | шт | |||||||||||||||||||||||||||
| 12 | Копье литое L=70 cm,1/4внеш, оцинк.сталь (изогнутое) | 1 | шт | |||||||||||||||||||||||||||
| 13 | Копье литое L=90cm (прямое) для турбофрез , 400bar, 1/4внеш-1/4внеш | 1 | шт | |||||||||||||||||||||||||||
| 14 | Наконечник для турбофрезы UR25 — 050; вход 1/4″г; 250 бар | 1 | шт | |||||||||||||||||||||||||||
| 15 | Пенораспылитель LS3 с бачком (Аналог LS3) | 1 | шт | |||||||||||||||||||||||||||
| 16 | Муфта-байонет KW Tecomec нержавейка | 1 | шт | |||||||||||||||||||||||||||
Описание
Мощный стационарный аппарат высокого давления 280 бар (380В, 7.6 кВт)
Тяжелый аппарат высокого давления (280 бар) промышленного класса, спроектированный для растворо-бетонных узлов (РБУ) и крупных автопарков. База построена на 3-фазном электродвигателе EME 7.6 кВт и итальянской помпе Annovi Reverberi (15 л/мин). Сборка (№ ЦБ-633) создана для решения специфической задачи: ежедневной отбивки цементного молочка, свежего бетона и реагентов с кузовов бетоносмесителей («миксеров»), очистки технологического оборудования РБУ и поддержания чистоты на территории производственных баз.
- 🏗️ Для РБУ и бетонных заводов
- 🚛 Мойка бетоновозов (миксеров)
- ⚡ Мощность 7.6 кВт (380В)
- 🛡️ Защита мотора (Контактор + Реле)
- 🗜️ Давление 280 бар
Техническая спецификация узлов (Заказ № ЦБ-633)
Рабочее давление280 бар (Пиковое)
Поток воды15 л/мин (900 л/ч)
ЭлектродвигательEME 7.6 кВт (3 фазы, 1450 об/мин)
ЭлектрозащитаТепловое реле РТИ-1321 + Контактор 25А
Плунжерный насосAnnovi Reverberi JK 15.28 H N (Италия)
УправлениеVRT3 280 бар с микровыключателем
Шасси4-колесная стальная тележка
Физика очистки: Почему для бетона нужно 280 бар?
- Разрушение адгезии цемента. Стандартные 200 бар смывают только свежее цементное молочко. Давление 280 бар в связке с турбофрезой UR25 создает кинетический удар, который разрушает и скалывает уже схватывающийся бетон с лотков и бочек бетоновозов без применения кислоты.
- Промышленная электрика. Особенность этой комплектации — наличие монтажной коробки IP56 с тепловым реле IEK (12-18А) и контактором. Если на РБУ происходит перекос фаз или падение напряжения (что часто бывает при запуске дробилок), реле мгновенно обесточит АВД, спасая мотор 7.6 кВт от межвиткового замыкания.
Регламент работы на бетонном узле (Опыт с форумов)
Среда на РБУ максимально агрессивна: цементная пыль везде. Двигатель EME имеет низкие обороты (1450 об/мин) и меньше затягивает пыль в крыльчатку охлаждения, но аппарат нельзя ставить в зоне прямого распыла цемента.
Важное ограничение: При использовании комплектной турбофрезы запрещено направлять струю на гидравлические шланги бетоносмесителя и пластиковые элементы кабины. Струя 280 бар с ротацией разрезает промышленную резину за 2-3 секунды.
Инженерная оценка от 250bar.ru
Кирилл, технический специалист 250bar.ru: “Сборку ЦБ-633 мы проектировали специально под запрос директора растворо-бетонного узла. Они убивали обычные мойки за 2 месяца — моторы горели из-за скачков напряжения на базе, а помпы не справлялись с бетоном. Что мы сделали? Поставили итальянскую помпу AR серии 15.28, посадили ее на мощный мотор EME 7.6 кВт и главное — собрали шкафчик управления с магнито-тепловой защитой. В комплекте дали удлиненное копье 90 см под турбофрезу, чтобы оператор не стоял в облаке цементной грязи при отбивке лотков. Это неубиваемый танк для жестких промзон.”
Отзывы из мессенджеров (Опыт клиентов)
★★★★★
Кирилл, привет. Аппарат пашет вторую неделю без выключения. Отмываем бочки миксеров после рейсов. 280 бар с турбофрезой реально скалывают вчерашний бетон с воронок, водители довольны, машины чистые. Отдельное спасибо за защиту мотора, у нас вчера свет моргнул, реле отщелкнуло, мотор цел.
WhatsApp • 10:15★★★★☆
Мойка зверь, напор бешеный, грязь с мостов самосвалов сдирает до металла. По качеству агрегатов (помпа AR) вопросов ноль. Ставлю 4 звезды только за то, что комплектный шланг 10 метров оказался коротковат для наших 4-осных Тонаров. Пришлось докупать у вас рукав на 20 метров, чтобы не таскать тележку вокруг машины.
WhatsApp • 14:40★★★★★
Брали для отмывки форм для плит перекрытий от остатков смазки и бетона. Пенораспылитель LS3 наносит кислоту отлично, а потом высоким давлением смываем всё в ноль. Тележка на 4 колесах удобная, по цеху катать легче, чем двухколесную.
WhatsApp • 09:10Альтернативные аппараты для тяжелой техники
| Класс оборудования | Целевая задача | Ссылка на АВД |
|---|---|---|
| АВД 350 бар (UDOR + 11 кВт) | Еще большая мощность (350 бар) для поточной мойки огромного автопарка. | Сборка № ЦБ-2657 |
| Аппарат на ДВС 350 бар | Если на строительном объекте или РБУ нет мощности 7.6 кВт (автономная работа). | Сборка № ЦБ-374 |
| Бензиновая мойка 500 бар | Промышленный гидропескоструй и очистка крыш / старой краски. | Сборка № ЦБ-31 |
| Грузовая мойка 250 бар | Классическая стационарная мойка для обычных фур (без работы с бетоном). | Сборка № ЦБ-681 |
Частые вопросы по АВД для РБУ
Зачем в сборке отдельно указаны контактор и тепловое реле?
Электродвигатель 7.6 кВт крайне чувствителен к качеству электропитания. Тепловое реле РТИ-1321 защищает обмотки от перегрева при длительных перегрузках или заклинивании помпы, а контактор предотвращает работу мотора при пропадании одной из фаз (что смертельно для трехфазного ДВС). Это гарантия выживаемости аппарата на промышленных базах.
Почему для бетоновозов не используют обычные мойки на 200 бар?
Свежий бетон обладает высокой адгезией к металлу. 200 бар не хватает кинетической энергии, чтобы разорвать эту связь — мойщику придется использовать агрессивные кислотные смывки. Давление 280 бар в связке с ротационной турбофрезой создает эффект скалывания, очищая лотки миксера чистой водой.
Какое масло заливается в помпу Annovi Reverberi?
В картер итальянского плунжерного насоса AR серии 15.28 необходимо заливать минеральное масло SAE 30 или 15W-40 (без детергентных присадок). Первая замена производится после 50 часов обкатки, далее — каждые 500 часов или раз в сезон.
