Аппарат высокого давления 250 бар, 7,6 КВт на птицефабрику (мойка цехов и спецтехники)

Заказ клиента: № ЦБ-2864 Категория:

Комплектация под задачу: для сельхоз. предприятия на птицефабрику (мойка цехов и спецтехники)

Заказ клиента: № ЦБ-2864

1 Электродвигатель Элком 5АИ 132 S4 7.6/1500 IM 1081 1 шт
2 Кабель КГ3х4 + 1х2,5/Рыбинсккабель 4 шт
3 Контактор 25А 220В без реле 1НО (КМИ-22510) 1 шт
4 Коробка монтажная ОП 190х140х70 без вводов IP56 (серый) 1 шт
5 Реле РТИ-1321 электротепловое 12-18А IEK 1 шт
6 Насос высокого давления MMD18250 R 18 l/min, 250 bar 1/min 1 шт
7 Муфта TM-TT (24-38мм) 1245 1 шт
8 Рамка для АВД (длинная) 1 шт
9 Манометр 0-400 1/4″M, 50мм снизу 1 шт
10 Регулятор давления VRT3 280 бар G3/8F 40 л/мин, с м/выкл 1 шт
11 Фильтр очистки 150 micron, 10bar, 50l/min, 1/2внут-1/2внут 1 шт
12 Адаптер BSP 3/8M-3/8F 1 шт
13 Переходник М22внеш — 3/8внеш, 400bar, латунь 1 шт
14 Ниппель двойной 3/8″М-3/8″М 1 шт
15 РВД DKF ДУ8 (кл27) М22х1.5 — 15 000 2SN 350 атм 1 шт
16 Пистолет распылительный высокого давления MV 925 M22X1,5 SW TOP Италия 1 шт
17 Муфта-байонет KW Tecomec нержавейка 1 шт
18 Ниппель соединительный KW 1/4 2 шт
19 Копье литое L=100 cm,1/4внеш, оцинк.сталь (прямое) 2 шт
20 Защита форсунки 1/4 внут 1 шт
21 Форсунка 25050 Tecomec 1 шт
22 Турбофреза с удлинителем Comet TPR 255-FP 45, 340 мм,вход 1/4ш. 1 шт

Описание

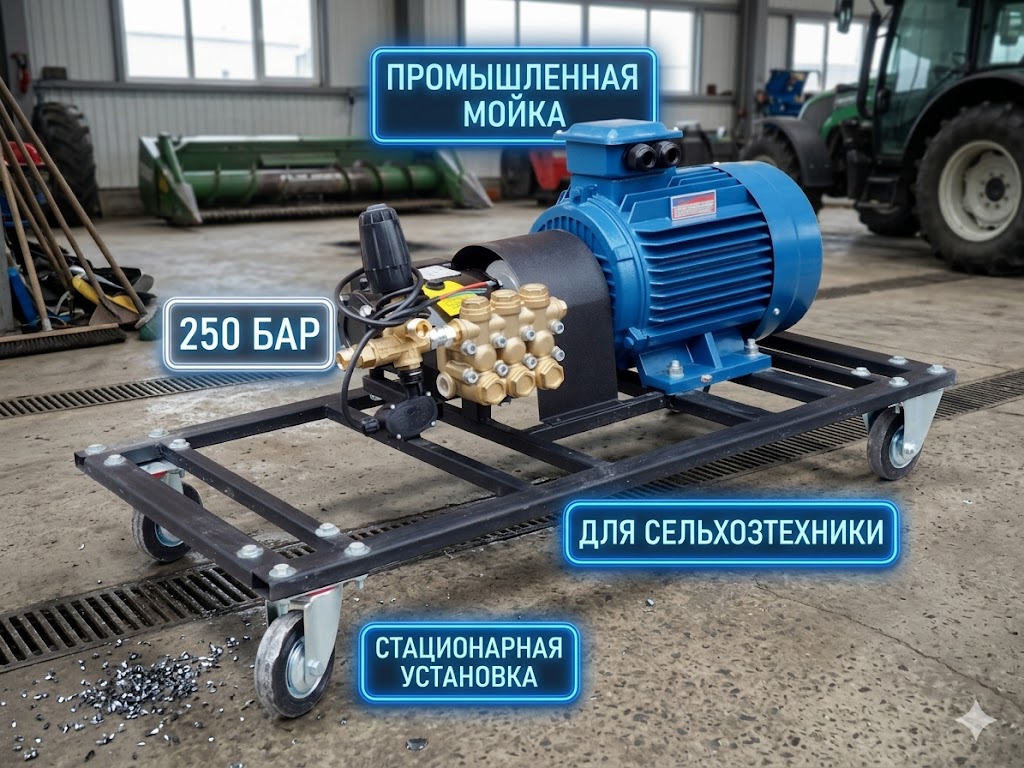

Задача клиента состояла в том, чтобы собрать эффективный аппарат высокого давления 250 бар для птицефабрики (очистка машин, оборудования и помещений). Мы предоставили следующий набор комплектующих:

1. Двигатель: Элком 5АИ 132 S4 7.6/1500 IM 1081 — питание мойки.
2. Кабели: KG3x4 + 1×2.5/Rybinskkabel — соединяет двигатель с электросетью
3. Контактор: 25A 220V без реле 1 — управляет двигателем
4. Монтажная коробка: OP 190x140x70 без отверстий IP56 (серый) — размещает двигатель и элементы управления
5. Реле: RTI-1321 электротермическое 12-18А производства IEK — регулирует температуру двигателя
6. Водяной насос: MMD18250 R — обеспечивает давление 250 бар и расход 18 л/мин.
7. Муфта: TM-TT (24-38 мм) 1245 — соединяет шланг с насосом
8. Рама AVD (длинная) — поддерживает и защищает насос
9. Манометр: 0-400 бар, наружная резьба 1/4″, дно 50 мм (Cometa)
10. Регулятор давления: VRT3 280 бар G3/8F 40 л/мин с переключателем вкл/выкл.
11. Водяной фильтр: 150 микрон, 10 бар, 50 л/мин, внутренняя резьба 1/2″
12. Адаптер: BSP 3/8M-3/8F — соединяет шланги
13. Фитинги: Латунь, 400 бар, внешняя резьба M22 — 3/8″.
14. Двусторонний ниппель 3/8 «M-3/8 «M — соединяет фитинги

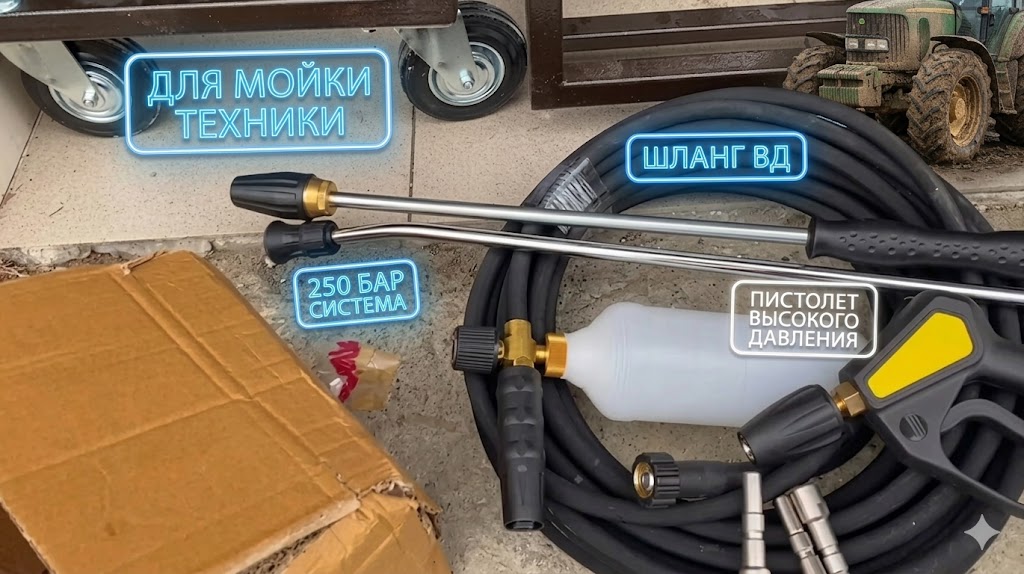

15. Шланг высокого давления: DKF DU8 (кл27) М22х1.5 — соединяет насос с распылительным пистолетом
16. Пистолет-распылитель: MV 925 M22X1,5 SW TOP Италия — распыляет воду
17. Быстросъемный фитинг: KW Tecomec нержавеющая сталь — соединяет пистолет-распылитель и форсунки
18. Быстросъемный фитинг: KW 1/4 — соединяет шланги
19. Копье: длина 100 см, внешняя резьба 1/4″, оцинкованная сталь — направляет поток воды
20. Протектор форсунки: внутренняя резьба 1/4″ — защищает форсунку
21. Распылительная насадка: Tecomec 25050 — распыляет воду
22. Турбо-насадка: Comet TPR 255-FP 45 с удлинителем 340 мм и входом с резьбой 1/4» — удаляет сильную грязь и копоть

Собрав эти компоненты, клиент теперь может использовать мойку высокого давления для очистки и обслуживания оборудования на птицефабрике благодаря нашему индивидуальному решению.

Детали

задача

мойка спецтехники, мойка цехов

сфера

сельхоз. предприятия

давление

250 бар

сборка

Италия, Россия
